行星齿轮传动设计计算，根据 DIN 3960, DIN 3990, ISO 6336 等标准

• 带任意多个行星轮的行星齿轮传动
• 快速可行方案设置，显示总传动比和标准中心距
• 可设置不同的输入件
• 行星轮均布安装时，考虑到行星轮之间的最小间距要求，检测行星轮的安装可能性
• 行星轮非均布安装建议
• 圆柱齿轮副几何尺寸计算依据DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977以及DIN 868标准
• 考虑齿廓变位，计算齿轮平衡比滑时的齿廓变位系数

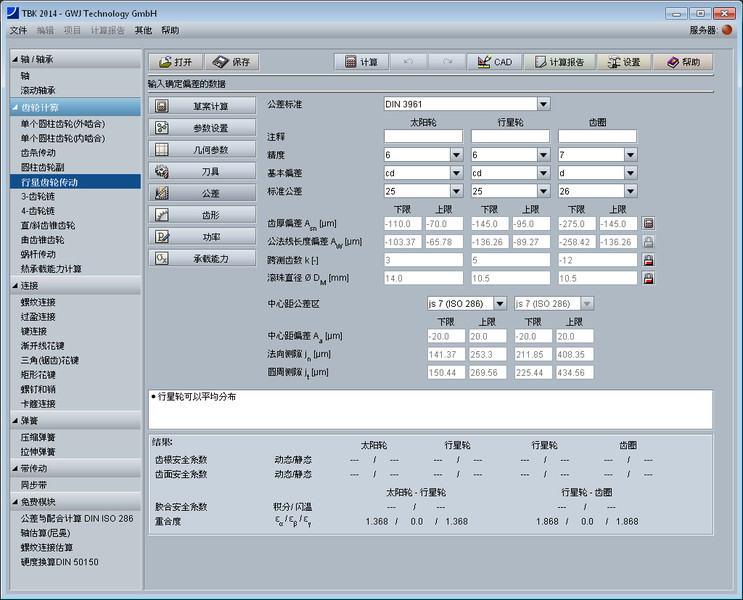

• 齿厚偏差以及轴间距偏差可以从列表框中选择或者用户自定义
• 考虑齿顶倒圆角

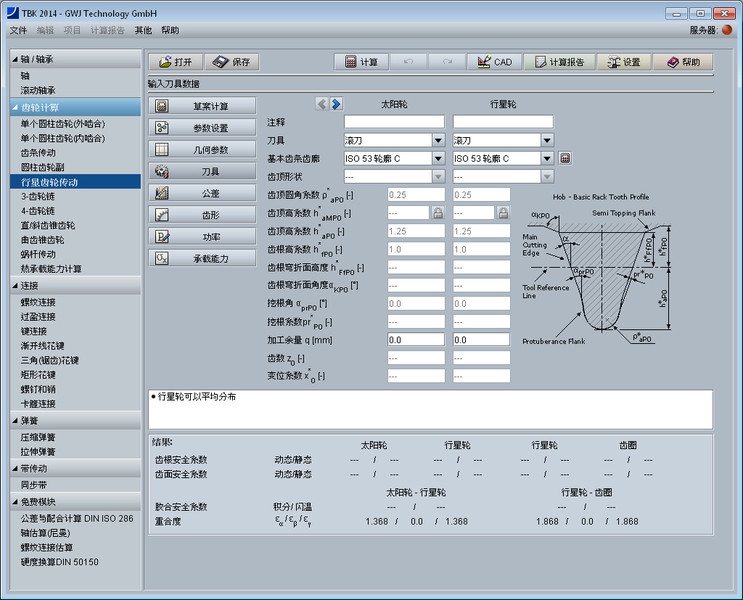

• 可选择刀具基本齿条齿廓标准ISO 53，DIN 867及DIN 3972，也可用户自定义刀具；带和不带加工余量的带凸缘刀具；特殊刀具的参数计算
• 刀具种类: 滚刀，插齿刀，设计渐开线
• 计算齿轮的检测尺寸
• 测量得出齿厚偏差或者从给定的检测尺寸中求出齿厚偏差
• 在精准齿形基础上检测轮齿啮合干扰
• 用轮齿啮合来动画模拟演示计算得出的精确齿轮齿形

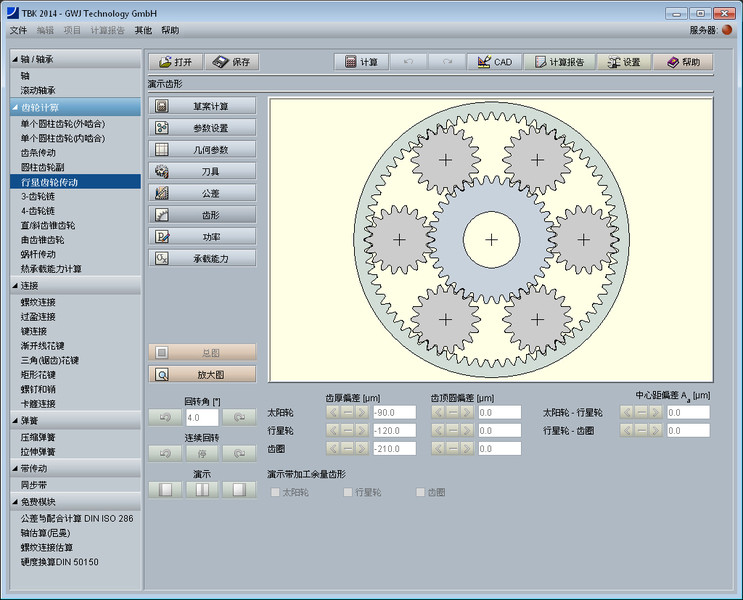

• 并行动画演示太阳轮/行星轮以及行星轮/齿圈的轮齿啮合
• 齿轮承载能力计算采用DIN 3990 方法B，ISO 6336方法B以及ISO/TR 13989（胶合），含材料和润滑材料数据库
• 变载荷有载荷图谱时，齿轮承载能力的计算依据ISO 6336 第6部分，基于 Palmgren-Miner定则: 分别计算各载荷下的载荷系数K; 安全系数叠加直至达到给出的疲劳累积损伤度或者疲劳累积损伤范围
• 闪温曲线 (接触温度)
• 计算转矩，转速以及行星轮相对转速，以及功率，啮合功率以及转化功率
• 考虑磨削缺口的影响

• 计算最佳硬化层深度或用户自定义硬化层深度，并考虑其对齿轮强度计算的影响
• 齿轮工作方式单向、正反交变循环或者频率正反转
• 计算行星架切向力以及行星轮向心力
• 依据DIN 3990 T1方法C，计算齿向载荷分布系数KHß
• 计算无限寿命疲劳强度安全系数，有限寿命疲劳强度安全系数以及静态安全系数(齿根，齿面或者点蚀，胶合)

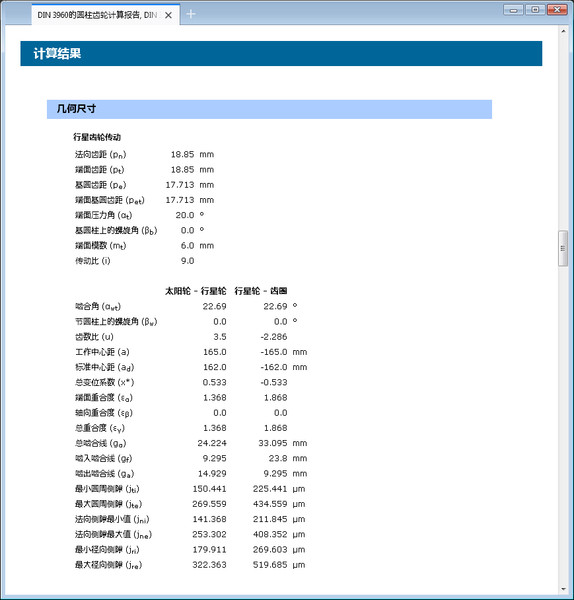

• 计算报告为HTML和PDF文件，内容详细

• CAD-数据输出通过 CAD-插件 或者以 DXF-文件

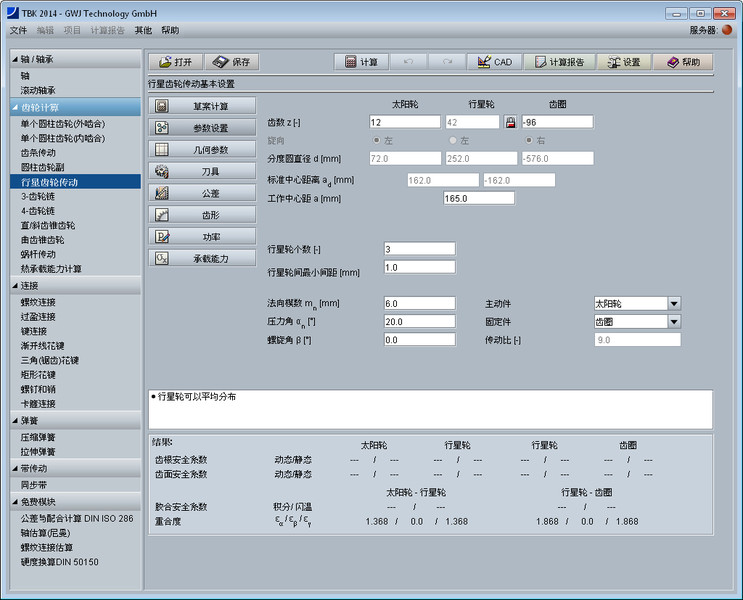

该齿轮计算模块简捷方便地设计带任意多个行星轮的行星齿轮传动。可以设置不同的传动输入件。在设置界面可以快速确定一个满足设计要求的可行方案。 定义相应齿数以及传动输入件后，马上可显示总传动比。此外，还输出太阳轮/行星轮，行星轮/齿圈两齿轮副的标准轴间距。中心距可以由用户定义输入。另外，自动进行装配情况的检测，也就是说检测行星轮是否可以均布装配。如果不行，软件提出一个非均布装配建议。另外，检测给定的行星轮之间最小要求间距要求的满足。

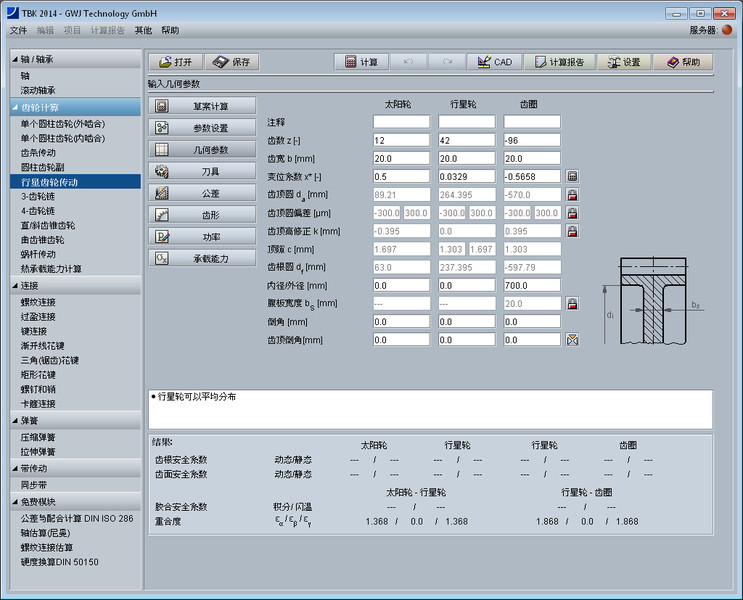

圆柱齿轮副的几何尺寸计算依据DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 和 DIN 868。计算时考虑了齿廓变位，齿顶倒圆角以及公差。齿厚公差以及中心距偏差可以很方便的从列表框中选取。对于齿廓变位，有计算齿轮平衡比滑时的齿廓变位系数的功能。可供选择的基本齿条齿廓标准有ISO 53, DIN 867及DIN 3972，也可用户自定义刀具。另外，可计算齿轮的校验量规尺寸。这里，所需的跨测齿数以及量柱(球)的直径会自动计算得出。这些值用户也可自定义。另外，齿厚偏差也可以通过校验量规尺寸倒推计算得出。

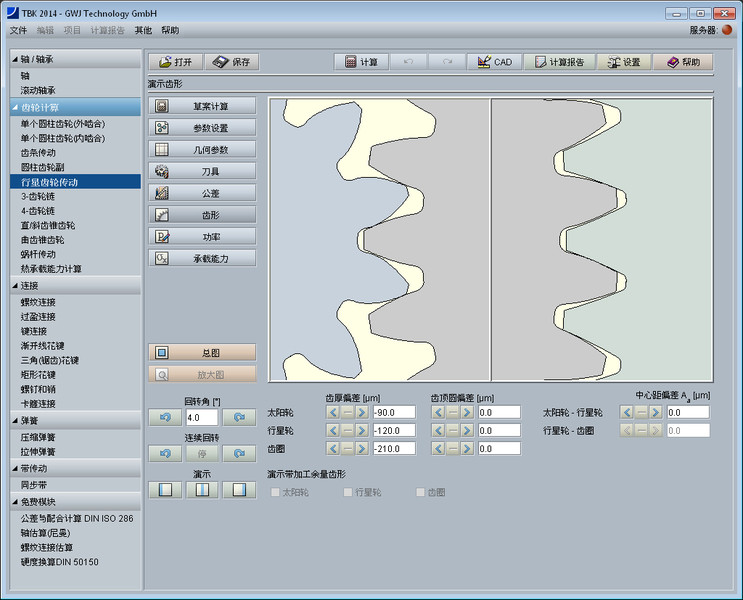

该模块的一个亮点是并行动画模拟太阳轮/行星轮以及行星轮/齿圈轮齿啮合来演示计算得出的精确齿形。演示时可设置齿厚偏差、齿顶圆偏差及轴间距偏差的大小，可以选择下极限偏差、中间值及上极限偏差。此外，用户将得到相应的信息提示或者警告，如可能存在啮合干扰。基于精准齿形的啮合干扰检测的检测在后台不停地运行着。除了齿轮几何尺寸，还进行转矩、转速包括行星轮的相对转速以及功率、啮合功率和转化功率的计算。其次，还计算行星架切向力以及行星轮向心力。

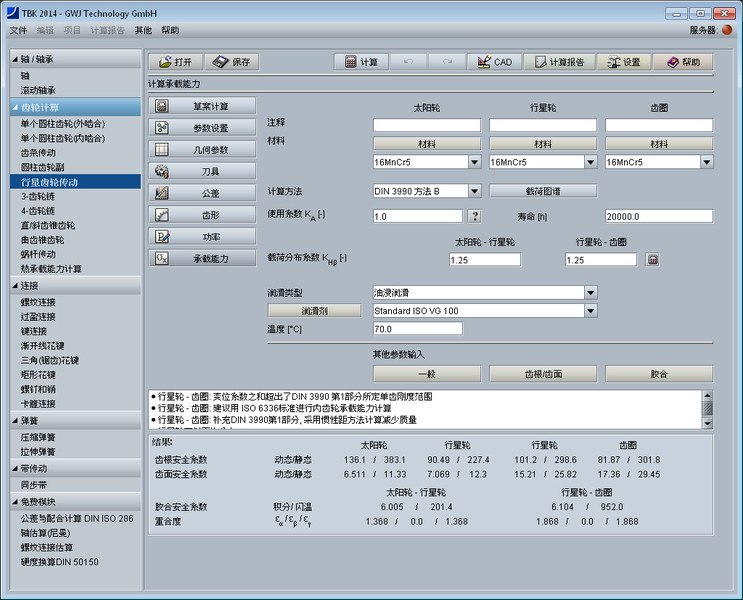

此外，模块还提供了齿轮承载能力依据DIN 3990 方法B的计算。 这里可以校核计算齿轮无限寿命疲劳强度、有限寿命疲劳强度以及静强度安全系数。计算齿根弯曲疲劳强度、齿面接触疲劳强度及点蚀承载能力。胶合承载能力的计算用积分以及闪温参数计算。轮齿啮合时的接触温度用曲线图显示。齿根和齿面或者点蚀承载能力的计算也可依据ISO 6336 (2008) 方法B计算。胶合的计算使用ISO/TR 13989标准。

此外，还支持变载荷有载荷图谱时的齿轮承载能力计算。计算依据 ISO 6336 第 6 部分，基于 Palmgren-Miner 定则: 分别计算各载荷下的K-系数; 安全系数叠加，直至达到给出的疲劳累积损伤度或者疲劳累积损伤范围。这种计算方法非常精确，在风力发电行业有此要求。

除了齿轮的材料及润滑剂选择，计算时还考虑了其他因素的影响，如磨削缺口，工作方式等。

当然，该模块也拥有重做/撤销功能以及HTML- 以及 PDF-格式的计算报告。
