Zahnriemen

Leistungsmerkmale

  • Geometrie und Leistungsberechnung von Riementrieben
  • beliebig viele Zahnriemenscheiben und Spannrollen
  • herstellerunabhängig für verschiedene Zahnprofile für Gummi- und PU-Riemen
  • verfügbare Zahnriementypen: AT3, AT3-GEN III, AT5, AT5-GEN III, AT10, AT10-GEN III, AT20, ATP 10, ATP 15, GT2-8MGT, GT2-14MGT, GT3-2MR, GT3-3MR, GT3-5MR, H, HTD3M, HTD5M, HTD8M, HTD14M, HTD20M, L, MXL, OMEGA 3M, OMEGA 5M, OMEGA 8M, OMEGA 14M, RPP8, T2, T2.5, T5, T10, T20, XH, XL
  • Leistungsberechnung erfolgt nach „Zahnriemengetriebe - Eigenschaften, Normung Berechnung, Gestaltung“, Nagel, Hanser Verlag 2008
  • integrierte Auslegungsfunktion mit Vorschlag von einsetzbaren Zahnriementypen
  • Berücksichtigung von Motoranlaufmoment und Einschaltdauer
  • grafisch interaktive Konfiguration des Zahnriementriebes
  • Auslegungsfunktion für Riemenlänge und Riemenzähnezahl
  • Berechnung der erforderlichen Riemenbreite auf Basis der vorgegebenen Mindestsicherheit
  • Auswahl von Standardriemenbreiten
  • Berechnung der übertragbaren Leistung je Zahnscheibe und der erreichten Sicherheiten
  • detailliertes Protokoll in HTML- und PDF-Format

Beschreibung

Mit dem Modul Zahnriemen lässt sich ein kompletter Riemenantrieb grafisch interaktiv definieren und berechnen.

Das Modul verfügt über eine Riemenauswahl- und Auslegungsfunktion. Nach Vorgabe von Durchmesser, Antriebsleistung und Drehzahl erhält der Anwender hierbei einen Vorschlag für alle einsetzbaren Riementypen in einer Tabelle.

Nach Auswahl eines möglichen Riemens können die Zähnezahlen festgelegt, bzw. weitere Zahnscheiben oder Spannrollen hinzugefügt werden. Es sind Mehrwellengetriebe mit beliebig vielen Zahn- und Spannscheiben möglich.

Ist der Riementrieb geometrisch konfiguriert, kann der Anwender sich die Riemenlänge und Riemenzähnezahl auslegen lassen.

Anschließend kann die Leistungsberechnung durchgeführt werden. Hierbei erfolgt die Berechnung der erforderlichen Riemenbreite auf Basis der vorgegebenen Mindestsicherheit. Weiterhin werden die übertragbaren Leistungen je Zahnscheibe und die erreichten Sicherheiten ermittelt.

Die Berechnungen basieren auf Zahnriemengetriebe - Eigenschaften, Normung, Berechnung, Gestaltung, Nagel, Hanser Verlag 2008. Das Modul wurde in enger Zusammenarbeit mit Herrn Dr. Thomas Nagel (TU Dresden) entwickelt und bietet erstmalig einen "herstellerneutralen" Berechnungsansatz.

Vorauswahl der einsetzbaren Riemenprofile

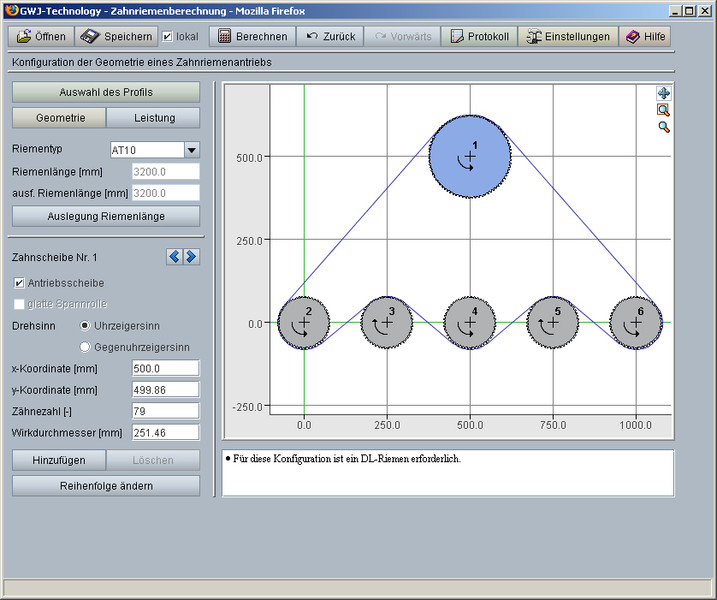

Konfiguration der Geometrie

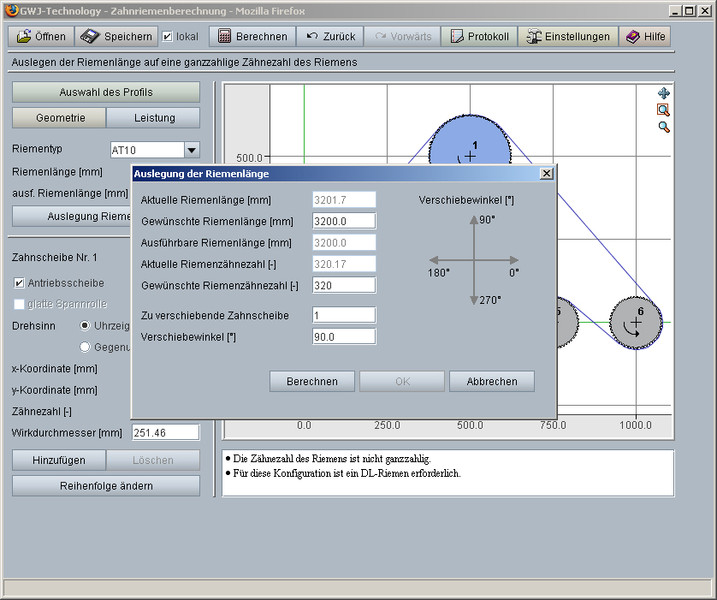

Auslegung der Riemenlänge

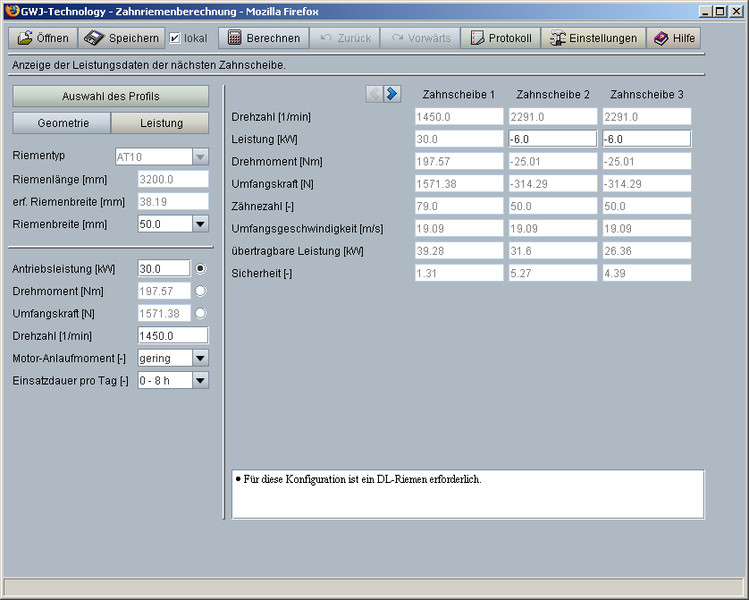

Anzeige der Leistungsdaten

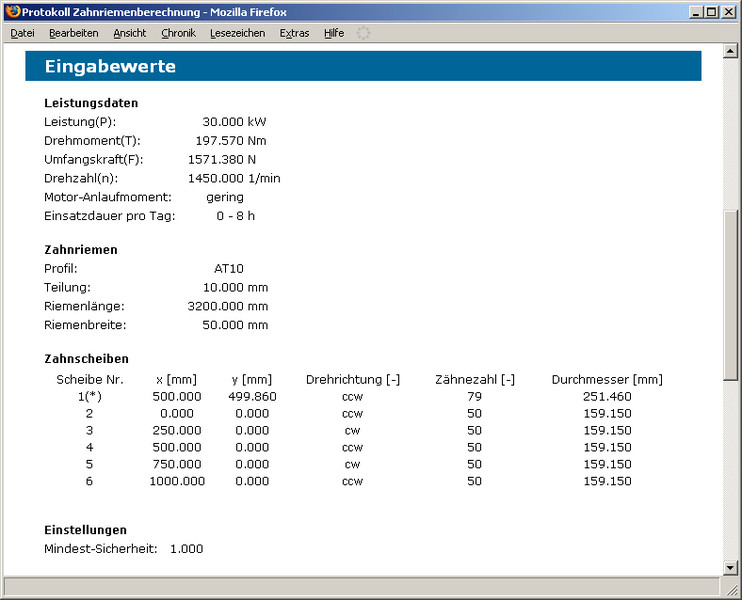

Berechnungsprotokoll
